本課題では、2桁の2進数入力（00, 01, 10, 11）を、それぞれ10進数の「7, 8, 9, 0」の数字に対応づけて表示させる回路を製作します。ただし，AND, OR, NOT, NAND, NOR, XORのいずれを用いてもよいとして、できるだけ簡単な回路を目指します．
図6.6に、入力となる2進数と7セグメントLED上の表示数字との対応関係を示します。

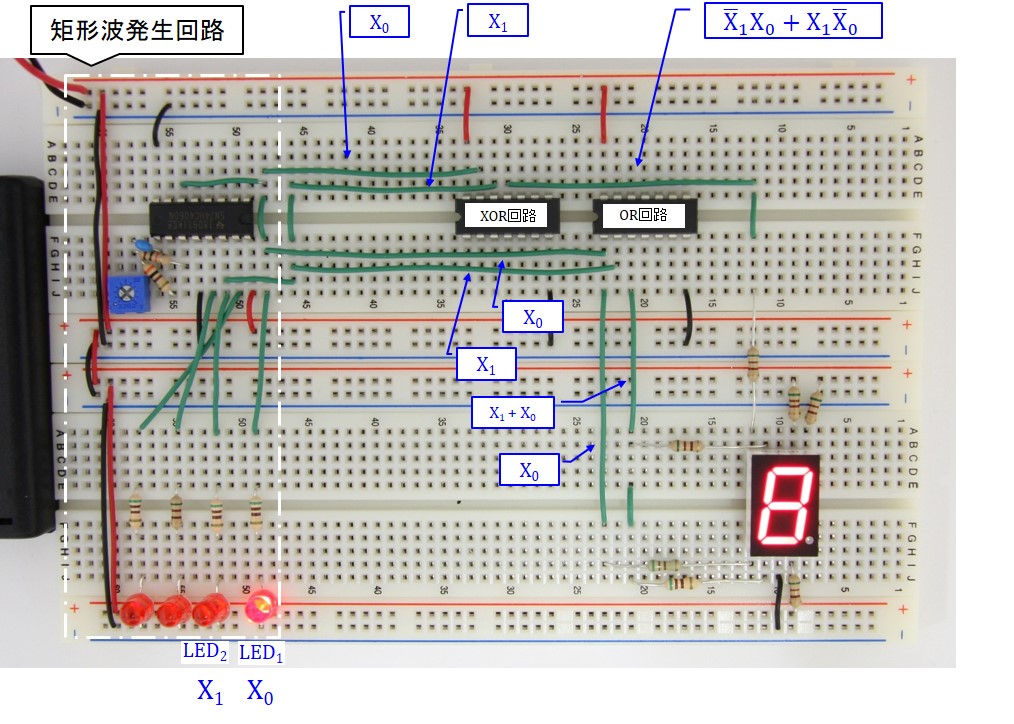

上記の仕様に基づいて製作した回路の実装例（写真）を図A.5.3に示します。
動作確認
動作は製作課題４と同じなので，同課題で製作した回路の動作検証映像を以下に示します。入力変化に対し、LEDが仕様通りの数字（7, 8, 9, 0）を表示することを確認してください。
